PVC Çizim Programı, özellikle üretici firmaların ihtiyaçlarına yönelik olarak geliştirilmiş profesyonel bir yazılım çözümüdür. Bu program sayesinde firmalar, tıpkı bir üretici gibi detaylı çizimler yapabilir, projelere özel fiyat teklifleri oluşturabilir ve kesim ölçüleri ile maliyet hesaplarını kolayca çıkarabilir.
ÇizimHG 2D & 3D
Pencere, Panjur, Sineklik ve Cam Balkon İmalatında Hızlı Çizim ve Kesim Çözümü. İş akışınızı hızlandırın, müşteri ve maliyet süreçlerinizi tek ekrandan yönetin. 30 Gün Ücretsiz Deneyin (İndir)” ve “Kullanım Kılavuzu” (Şifre:1234)
CizimHG
2D / 3D Hızlı Çizim ve Görselleştirme: Projelerinizi hem iki hem üç boyutlu olarak hızlıca tasarlayıp gerçekçi görsellerle destekleyebilirsiniz.
Otomatik İmalat Kesim Ölçüleri ve PDF Raporlama: İmalat aşamasında ihtiyaç duyulan tüm kesim ölçüleri otomatik olarak hesaplanır ve profesyonel PDF raporlarıyla sunulur.
Tek Tıkla Maliyet ve Teklif Analizi: Proje bazında maliyet analizleri ve müşteriye sunulacak teklifler tek bir tıkla oluşturulabilir.
Gelişmiş Modül Desteği: Sürgülü sistemler, kedi sinekliği ve tek ekran pencere modülleri gibi özel ihtiyaçlara yönelik ek modüllerle çözüm yelpazesi genişletilmiştir.
Bu özellikleriyle PVC Çizim Programı, üretim süreçlerini hızlandıran, hatasız hesaplamalar yapılmasını sağlayan ve iş akışını optimize eden kapsamlı bir araçtır.
2D / 3D Hızlı Çizim ve Görselleştirme

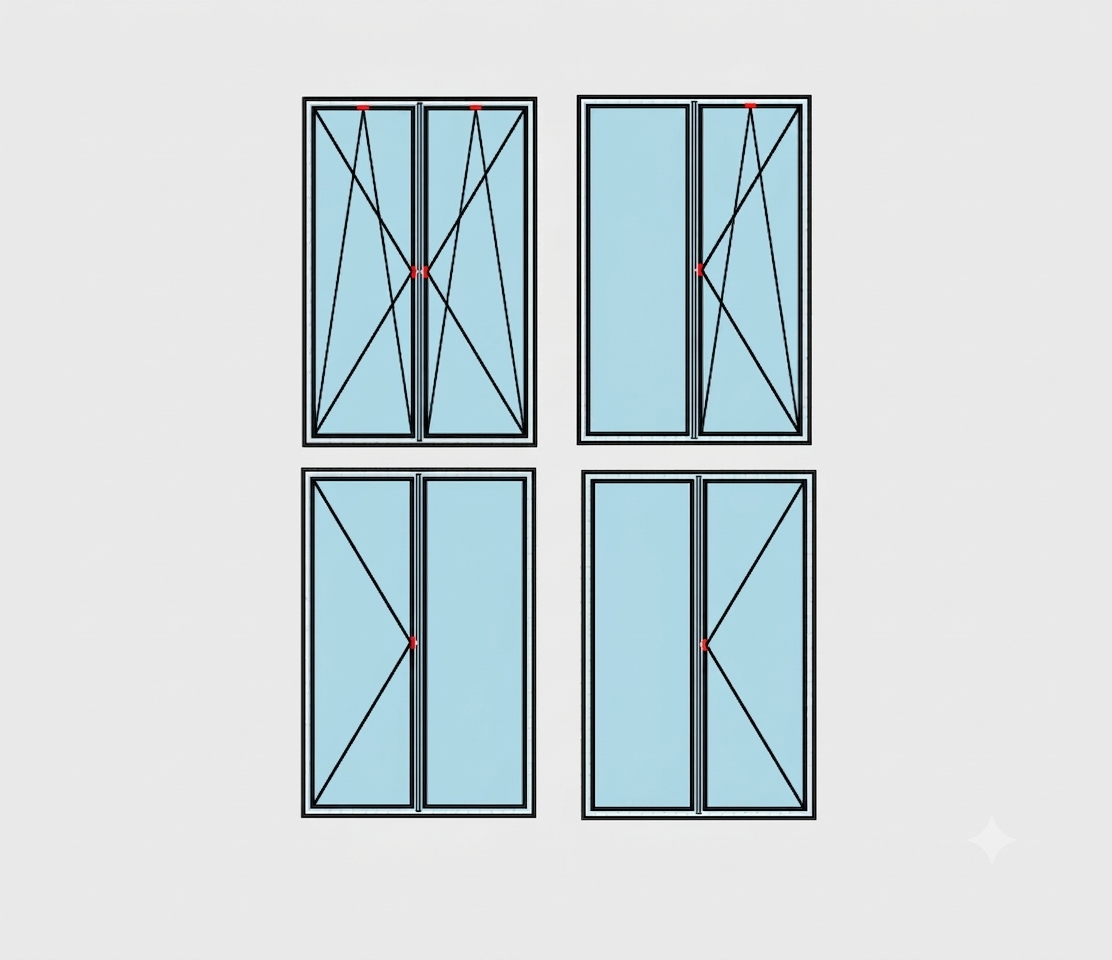

Pencere PVC Çizimi
Pencere Çizim İşlemleri
1.Sağ panelde çizim yapacağınız müşterinin bilgilerinin üzerine tıklayın.
2. İlgili müşterinin siparişi üzerine tıklayın. (Sipariş yoksa yeni sipariş oluşturmalısınız.)
3. Genişlik ve Yükseklik değerlerini milimetre (mm) cinsinden girin.
4. Pencere Miktar (adet) bilgisini girin.
5. Pencere Tipini (Tek Kanatlı, Çift Kanatlı vb.) seçin.
6. Yönlerini (Sabit, Açılır) ve diğer parametreleri (Renk, Cam Seçimi, Kasa Profili, Cam Kalınlığı, Tutamak) girin.
7. “Yeni Kayıt” butonuna tıklayarak kaydı tamamlayın. Sağ ekranda çizimin oluştuğunu göreceksiniz.

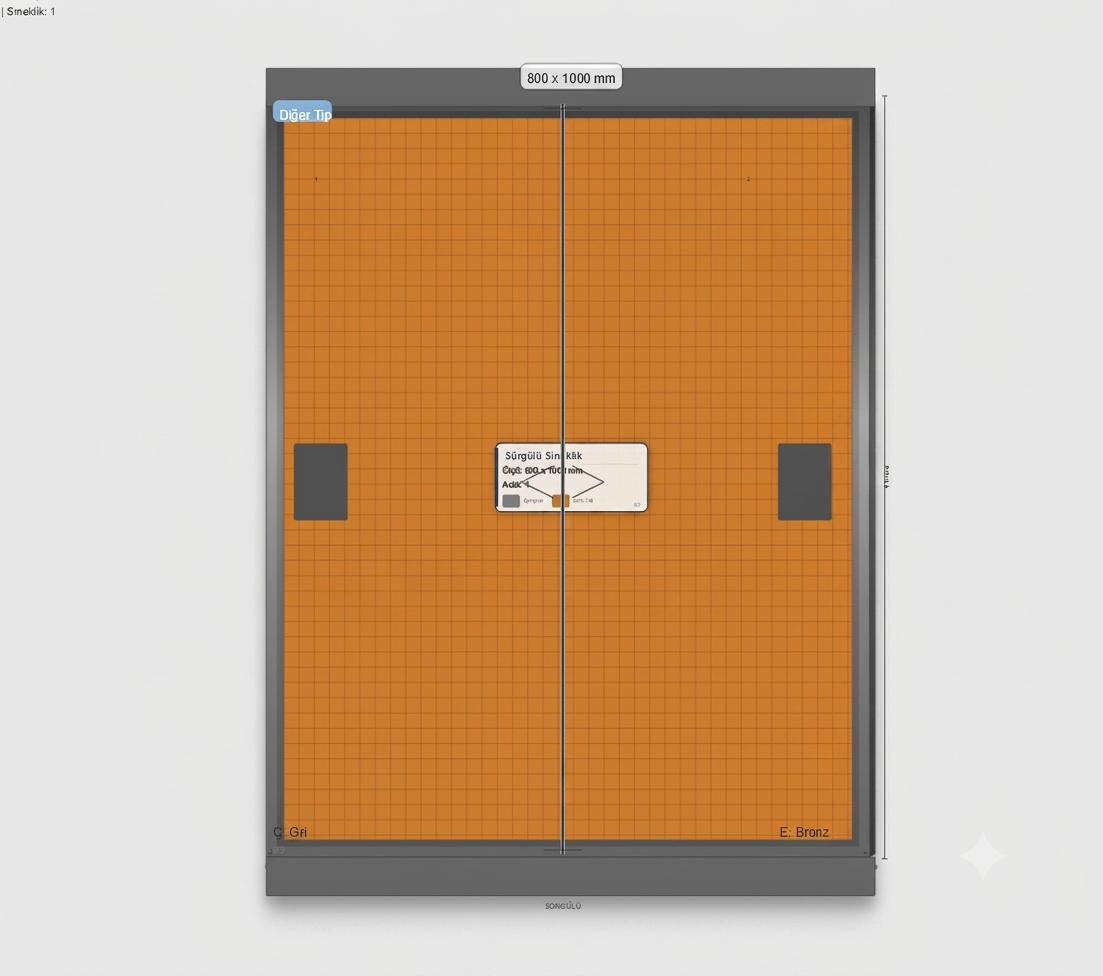

Sineklik Çizimi
Sineklik Çizim İşlemleri
1.Sağ panelde çizim yapacağınız müşterinin bilgilerinin üzerine tıklayın.
2. İlgili müşterinin ilgili siparişi üzerine tıklayın. (Sipariş yoksa yeni sipariş oluşturmalısınız.)
3. Müşteri ve siparişi seçtikten sonra genişlik ve yükseklik ölçülerini milimetre olarak girin.
4. Sineklik tipini (Plise/Pileli, Menteşeli, Stor veya Sürme Sineklik) seçin.
5. Plise sinekliklerde sisteme özgü olan Tül Katlama Sayısı (Pilye Adedi) parametresini girin.
6. Profil rengi ve tül rengi seçimini tamamladıktan sonra projeyi kaydedin

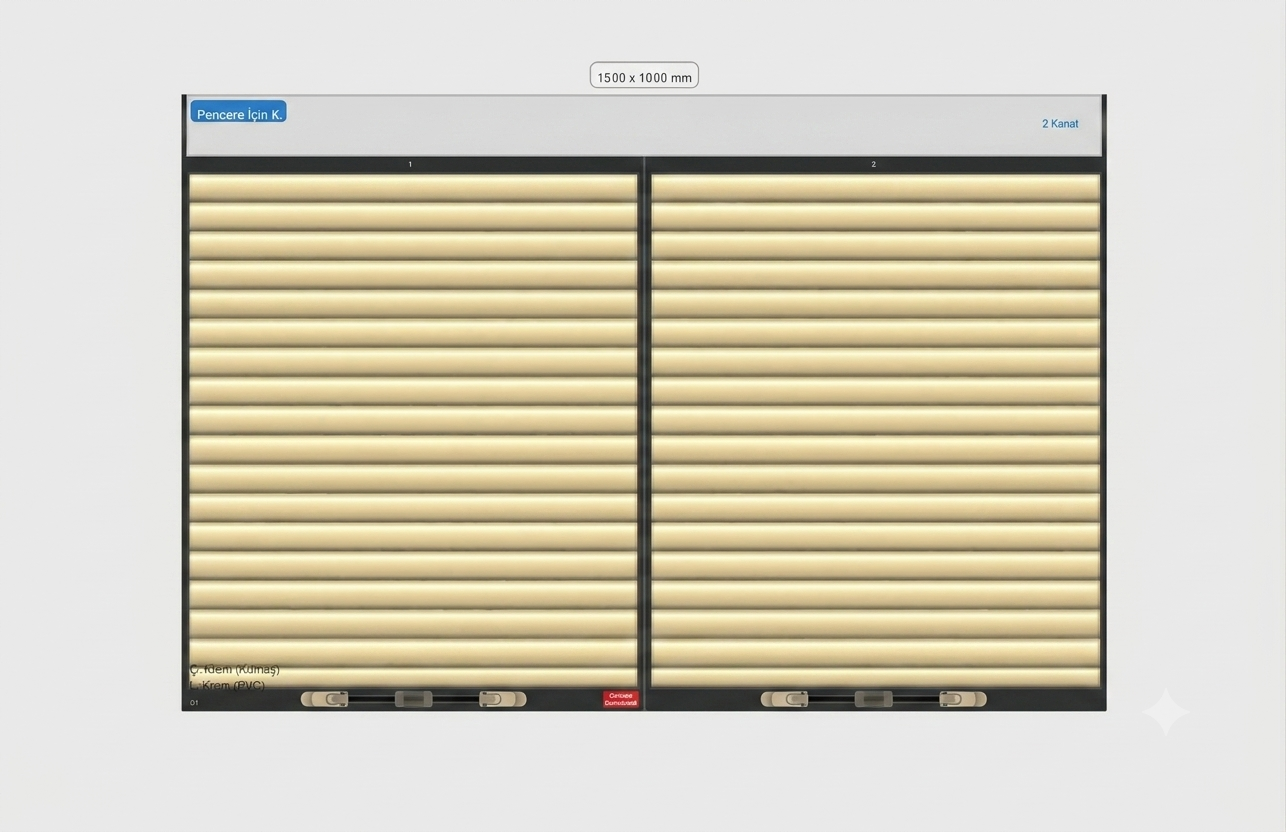

Panjur Çizimi
Panjur Çizim İşlemleri
1.Sağ panelde çizim yapacağınız müşterinin bilgilerinin üzerine tıklayın.
2. İlgili müşterinin ilgili siparişi üzerine tıklayın. (Sipariş yoksa yeni sipariş oluşturmalısınız.)
3. Panjur uygulanacak boşluğun Genişlik ve Yükseklik değerlerini milimetre cinsinden girin.
4. Panjur tipini (Dıştan Kutulu, Monoblok veya Detay panjur) belirleyin.
5. Lamel (pala) tipini (Alüminyum, Poliüretan dolgulu veya PVC) ve rengini seçin.
6. Kontrol tipini (Motorlu, Butonlu, Kumandalı veya Manuel İpli) seçerek parametreleri tamamlayın.
7. “Yeni Kayıt” butonuna tıklayarak kaydı tamamlayın. Sağ ekranda çizimin oluştuğunu göreceksiniz
Otomatik İmalat Kesim Ölçüleri ve PDF Raporlama
Plise Sineklik
Sineklik Çizim İşlemleri
1.Sağ panelde çizim yapacağınız müşterinin bilgilerinin üzerine tıklayın.
2. İlgili müşterinin siparişi üzerine tıklayın. (Sipariş yoksa yeni sipariş oluşturmalısınız.)
3. Müşteri ve siparişi seçtikten sonra genişlik ve yükseklik ölçülerini milimetre olarak girin.
4. Sineklik tipini (Plise/Pileli, Menteşeli, Stor veya Sürme Sineklik) seçin.
5. Plise sinekliklerde sisteme özgü olan Tül Katlama Sayısı (Pilye Adedi) parametresini girin.
6. Profil rengi ve tül rengi seçimini tamamladıktan sonra projeyi kaydedin.

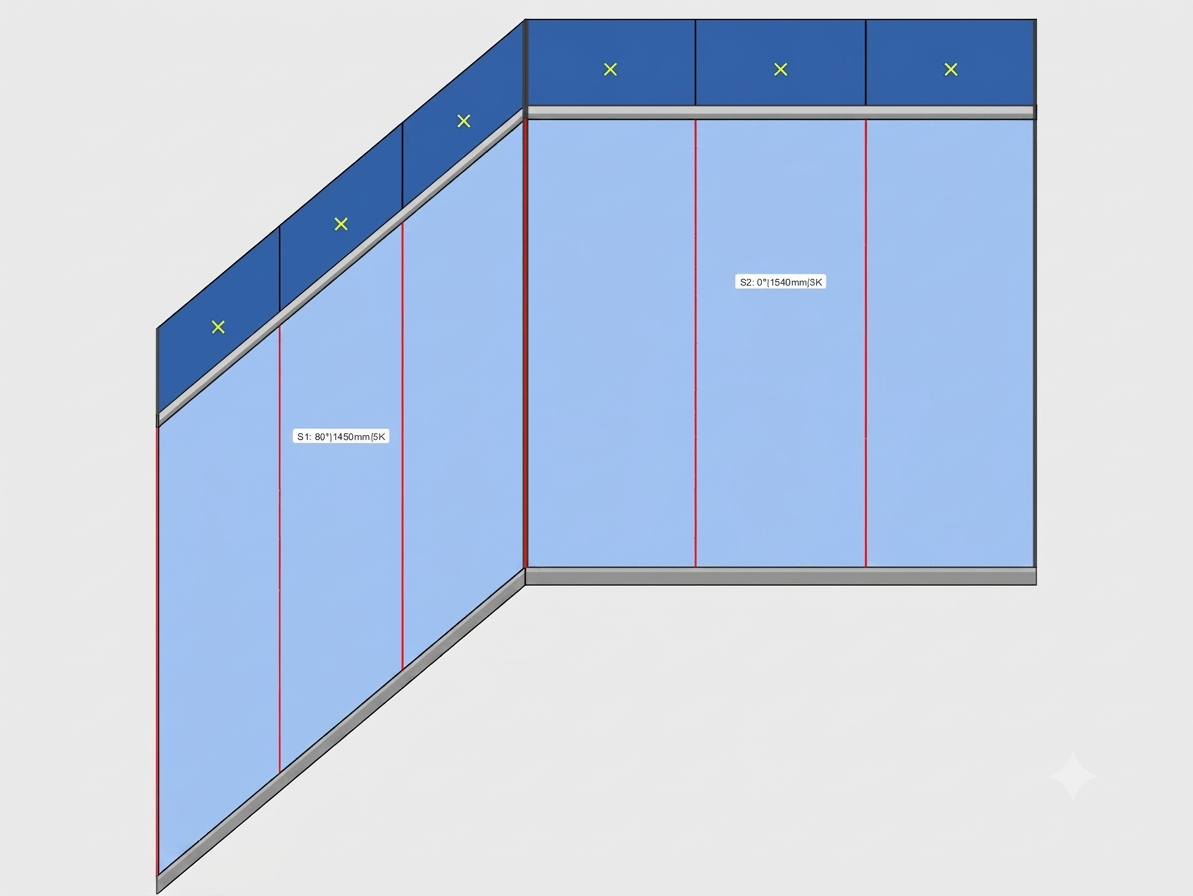

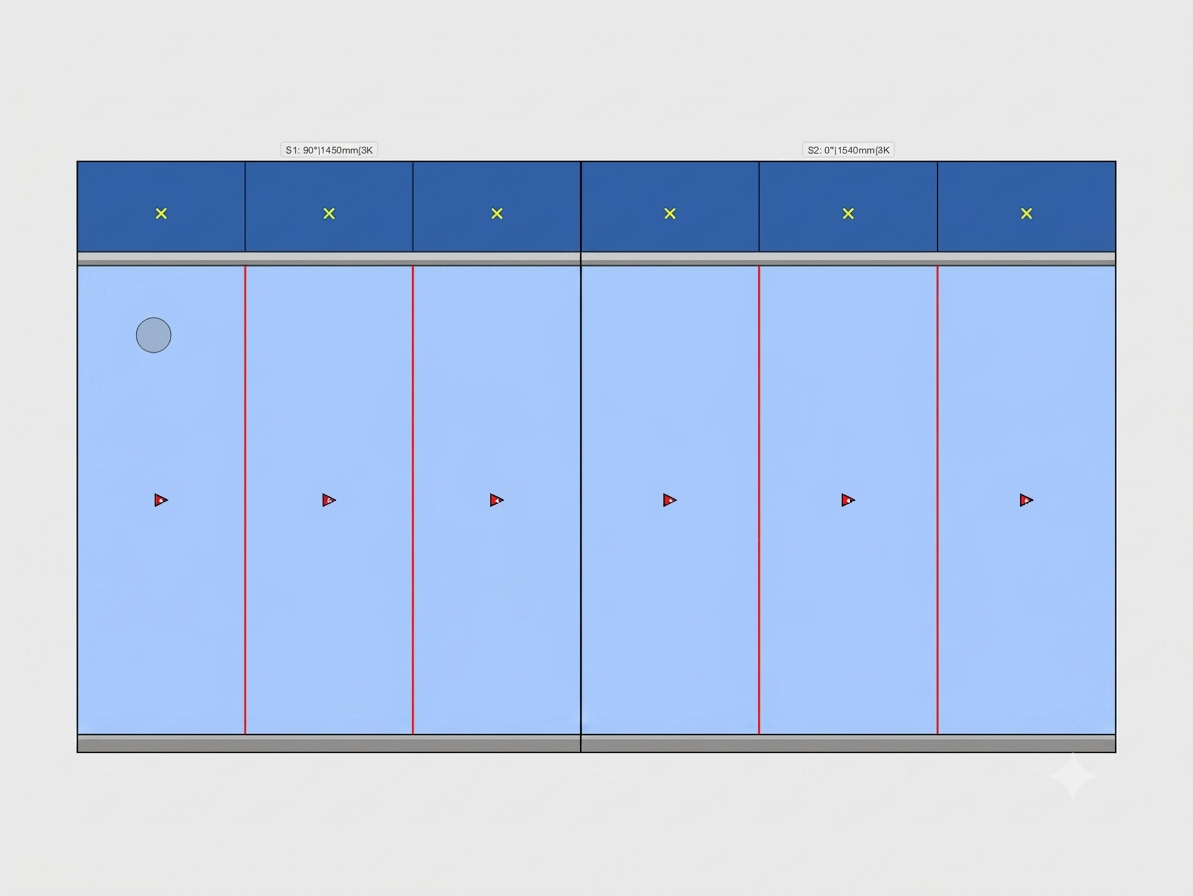

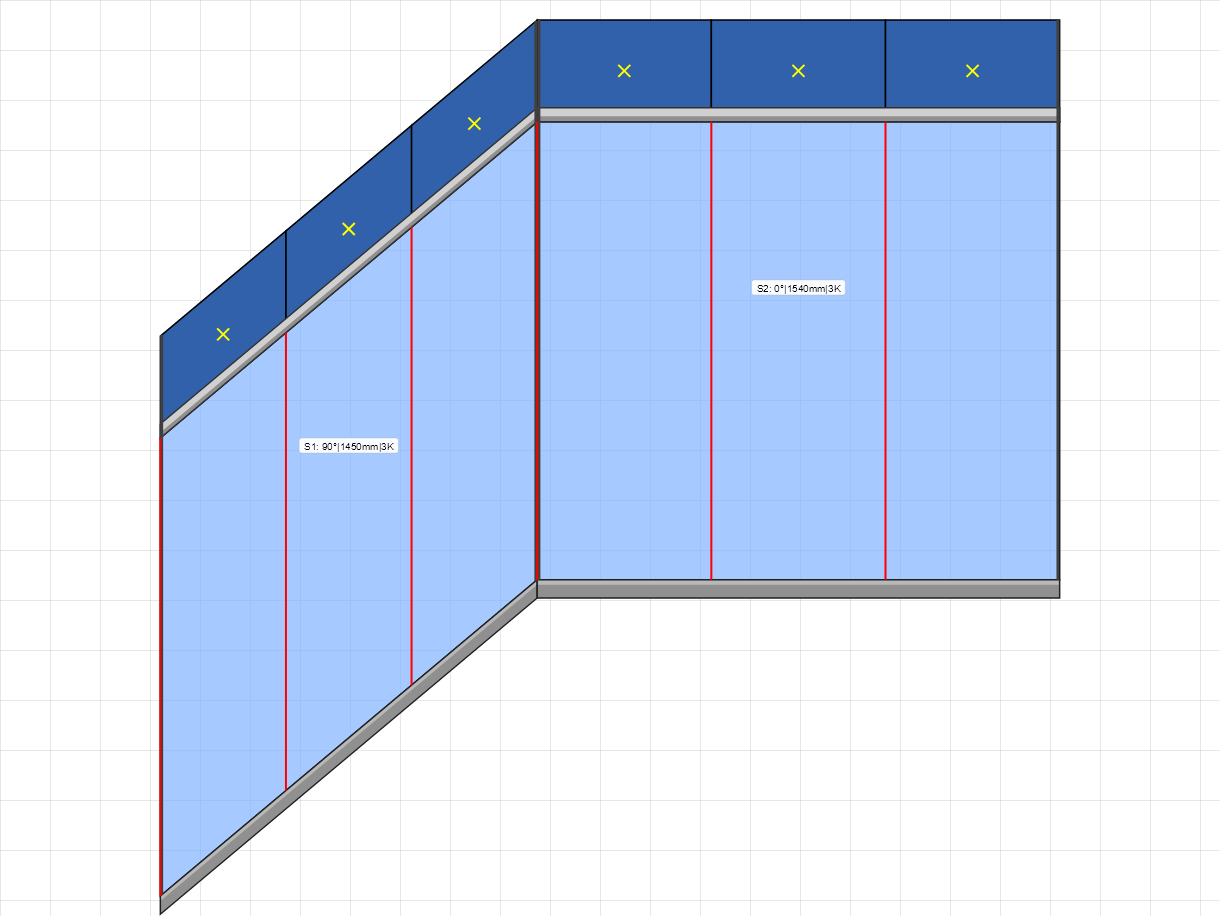

Poligonal Cam Balkon
İlk aşamada projenin kaplayacağı toplam yatay mesafenin (toplam genişlik) ve yüksekliğin milimetre (mm) cinsinden eksiksiz girilmesi zorunludur. Sistem sınırları bu ilk değerlere göre belirler. Örnek Senaryo (L Cam Balkon Projesi):
● Sol Cephe Genişliği: 1450 mm ● Sağ Cephe Genişliği: 1540 mm ● Sistem Yüksekliği: 1650 mm
●Toplam Genişlik: 1450 mm + 1540 mm = 2990 mm | Yükseklik: 1650 mm olarak girilmeli ve “Hazırla” butonuna tıklanmalıdır.
Açı (Bükülme) Tanımları:
● 0°: Düz devam et. ● 90°: Sola 90 derece dön.
Giyotin Cam Balkon
Giyotin sistemlerde cam segmentler yukarıdan aşağıya doğru dikey olarak açılır.
● Açılım yönü dikey (yukarıdan aşağıya) çalışır. ● Açı değeri her zaman 0° olarak girilir. ● Bölme yönü sağdan sola (X yönünde) olacak şekilde hesaplanır.
● Örnek (Tek Segmentli – 2500 mm x 2300 mm): Genişlik: 2500 mm, Yükseklik: 2300 mm. 3 Eşit Kanat: Her bir kanadın genişliği 2500 mm / 3 = 833.33 mm.
● Örnek (İki Segmentli – 5000 mm x 2300 mm): Geniş mesafeler çalışma kolaylığı için iki segmente bölünmelidir. 1. Segment: 2500 mm / 0°, 2. Segment: 2500 mm / 0°. Her iki segment de kendi içinde dikeyde 3 eşit kanada bölünür.
CizimHG
CizimHG Pencere, panjur, sineklik ve cam balkon firmaları için özel olarak tasarlanmış bir yazılımdır.
Teknik ve İdari İşlemler
Raporlar, Kesim Ölçüleri ve Maliyet Analizi
● Kesim Ölçüleri: Çizime tıklayıp “Kesim Ölçüleri” butonuna bastığınızda imalat kesim bilgileri ekranınıza gelir. Bu ölçülerin doğru olması için fabrika profil parametrelerinizin programa doğru girilmiş olması şarttır.
● PDF Kesim Ölçüleri: Projedeki tüm pencerelerin/balkonların kesim ölçülerini tek bir PDF belgesi halinde üretir.
● Proje Genel Ölçüleri: Müşteriye sunum, teklif veya onay için gönderilebilecek genel ölçü raporudur.
● Maliyet İşlemleri: Malzeme birim fiyatlarınız güncel ise sistem doğru maliyet analizini çıkarır.
